Każdy układ elektroniczny potrzebuje energii, by działać poprawnie. Problem w tym, że napięcie zasilające – czy to z baterii, zasilaczy czy paneli solarnych – nie zawsze jest stabilne. Może się wahać, skakać, a nawet powodować uszkodzenia wrażliwych komponentów. Stabilizator napięcia to specjalny układ elektroniczny, którego zadaniem jest utrzymanie stałego poziomu napięcia, niezależnie od zmian na wejściu lub obciążenia na wyjściu. Dzięki temu Twoje urządzenia działają stabilnie, niezawodnie i bezpiecznie.
Krótka historia – skąd się wzięły stabilizatory?
W pierwszych dekadach rozwoju elektroniki – od lat 30. i 40. XX wieku – inżynierowie zmagali się z poważnym problemem: zasilanie było niestabilne. Wczesne komputery i radia potrafiły się nagle wyłączyć lub spalić, gdy napięcie „skoczyło” powyżej normy.
Na początku stosowano lampy elektronowe i oporniki w celu kontrolowania napięcia – były to jednak rozwiązania mało wydajne i duże gabarytowo. Wraz z rozwojem technologii pojawiły się tranzystory, a potem układy scalone, które umożliwiły tworzenie kompaktowych i precyzyjnych stabilizatorów napięcia, jakimi dziś się posługujemy.
Rodzaje stabilizatorów napięcia – jak działają i czym się różnią?
- Stabilizator liniowy (Low Dropout, LDO)
To jeden z najpopularniejszych typów. Działa jak bardzo inteligentny „zawór” – utrzymuje
napięcie na stałym poziomie poprzez spalanie nadmiaru energii w postaci ciepła.
Plusy: prosta konstrukcja, niski poziom zakłóceń.
Minusy: mała wydajność przy dużych różnicach napięć – sporo energii się marnuje. - Stabilizator impulsowy (przetwornica)
Tu mamy do czynienia z małym „magikiem” elektroniki. Przetwornica przetwarza napięcie w
sposób cyfrowy, z bardzo wysoką sprawnością (nawet 90–95%).
Plusy: wysoka wydajność, niskie straty ciepła.
Minusy: bardziej skomplikowana budowa, możliwość generowania zakłóceń (EMI). - Stabilizatory z regulacją napięcia (adjustable)
To elastyczne rozwiązania, które pozwalają ustawić wyjściowe napięcie w określonym
zakresie – idealne do prototypowania i projektów DIY. - Stabilizatory referencyjne i precyzyjne
Używane w sprzęcie pomiarowym i systemach, gdzie nawet najmniejsze odchylenia są
niedopuszczalne.
Gdzie znajdziesz stabilizatory na co dzień?
Praktycznie wszędzie. W laptopach, ładowarkach, telefonach, systemach alarmowych, zasilaczach LED.
Bez stabilizatora, żadne z tych urządzeń nie działałoby długo – lub w ogóle by się nie
uruchomiło.
Jakie parametry stabilizatorów liniowych wyróżniamy?
- Nominalne napięcie wyjściowe (Uout) – wartość napięcia, którą stabilizator utrzymuje na wyjściu, zwykle z tolerancją mniejszą niż 5%.
- Maksymalny prąd wyjściowy (Iout) – największy prąd, jaki stabilizator może dostarczyć do obciążenia; jego wartość zależy od temperatury i różnicy napięć pomiędzy wejściem a wyjściem.
- Zakres napięcia wejściowego (Uin) – minimalne i maksymalne napięcie, przy którym stabilizator pracuje prawidłowo.
- Minimalny spadek napięcia (UDO) – różnica między napięciem wejściowym a wyjściowym konieczna do poprawnej stabilizacji; w typowych stabilizatorach wynosi około 3 V, w wersjach LDO może być nawet 0,2–1 V.
- Line regulation – miara zmiany napięcia wyjściowego w odpowiedzi na zmianę napięcia wejściowego; im mniejsza, tym lepiej.
- Load regulation – określa, jak napięcie wyjściowe zmienia się przy zmianach obciążenia; również im mniejsza, tym korzystniej.
- Rezystancja wyjściowa – wpływa na spadek napięcia przy zmianach prądu obciążenia; w typowych układach jest bardzo mała.
- Moc strat (P) – ilość mocy zamienianej w ciepło, zależna od różnicy napięć wejścia i wyjścia oraz prądu obciążenia; ograniczona konstrukcją i chłodzeniem.
- Sprawność energetyczna – stosunek mocy oddanej do pobranej; wysoka przy małej różnicy napięć, ogólnie jednak niska dla stabilizatorów liniowych.
- Prąd spoczynkowy – prąd pobierany przez sam stabilizator, który w nowoczesnych konstrukcjach jest bardzo niski, a w starszych LDO może być znaczny.
Jak zbudowany jest stabilizator liniowy?
Stabilizator liniowy jest układem elektronicznym, którego zadaniem jest utrzymanie stałego napięcia wyjściowego niezależnie od zmian obciążenia czy wahań napięcia wejściowego.
Składa się on z kilku podstawowych części:

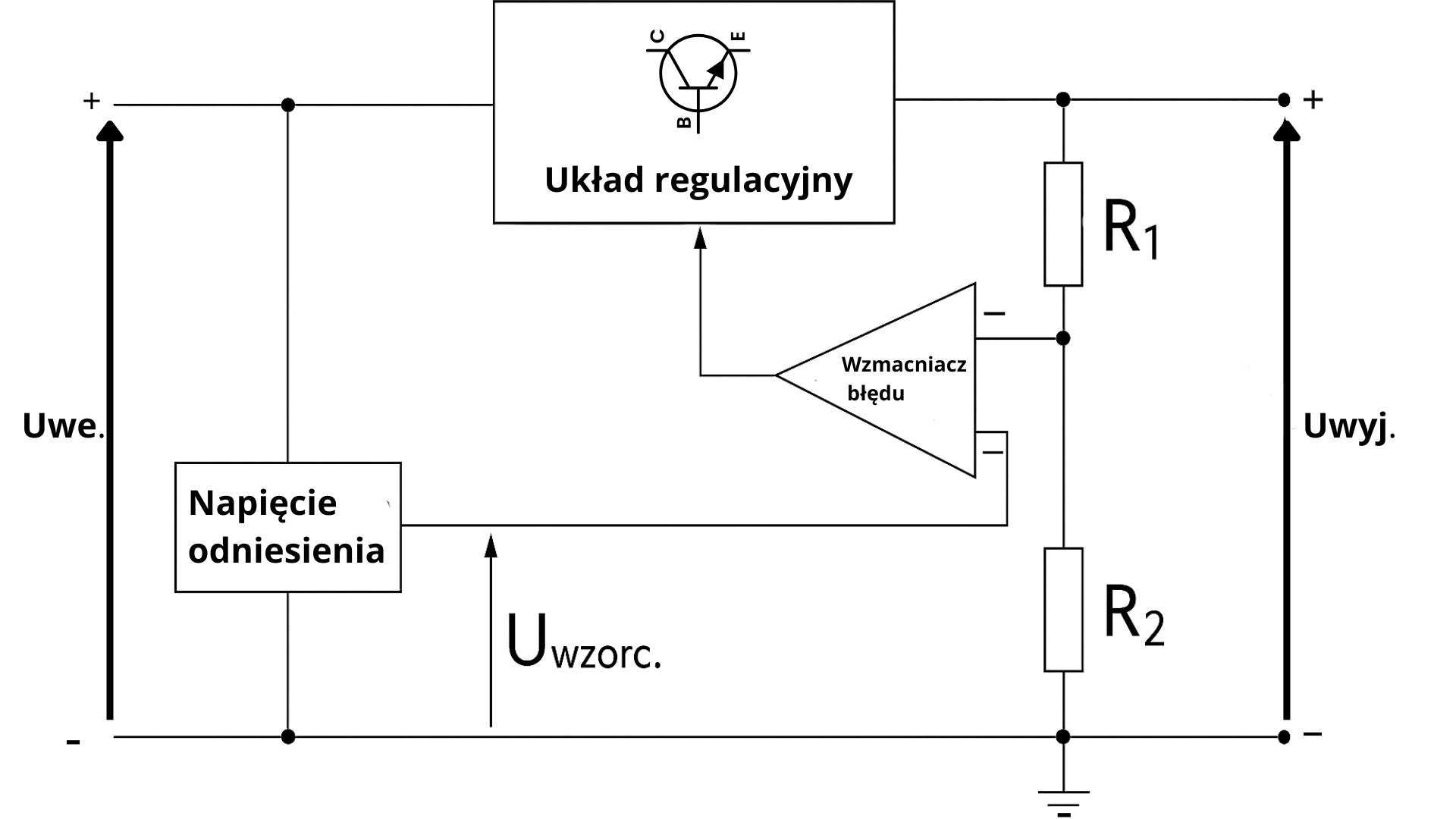

Przykładowy schemat blokowy stabilizatora napięcia
- Element regulacyjny
Zazwyczaj tranzystor bipolarny lub MOSFET, umieszczony szeregowo pomiędzy
wejściem a wyjściem. Odpowiada za regulację przepływu prądu, tak aby napięcie wyjściowe
było stałe. - Układ odniesienia napięcia (reference)
Niewielkie, bardzo stabilne źródło napięcia, np. dioda Zenera lub układ bandgap, które
zapewnia wzorcowe napięcie do porównania. - Wzmacniacz błędu
Porównuje napięcie wyjściowe z napięciem odniesienia i steruje elementem regulacyjnym. - Układy zabezpieczające
- Ochrona przeciwzwarciowa – odłącza lub ogranicza prąd w przypadku zwarcia na wyjściu.
- Ochrona termiczna – wyłącza układ, jeśli temperatura struktury półprzewodnikowej przekroczy bezpieczny poziom.
- Ogranicznik prądowy – zapobiega przeciążeniu.

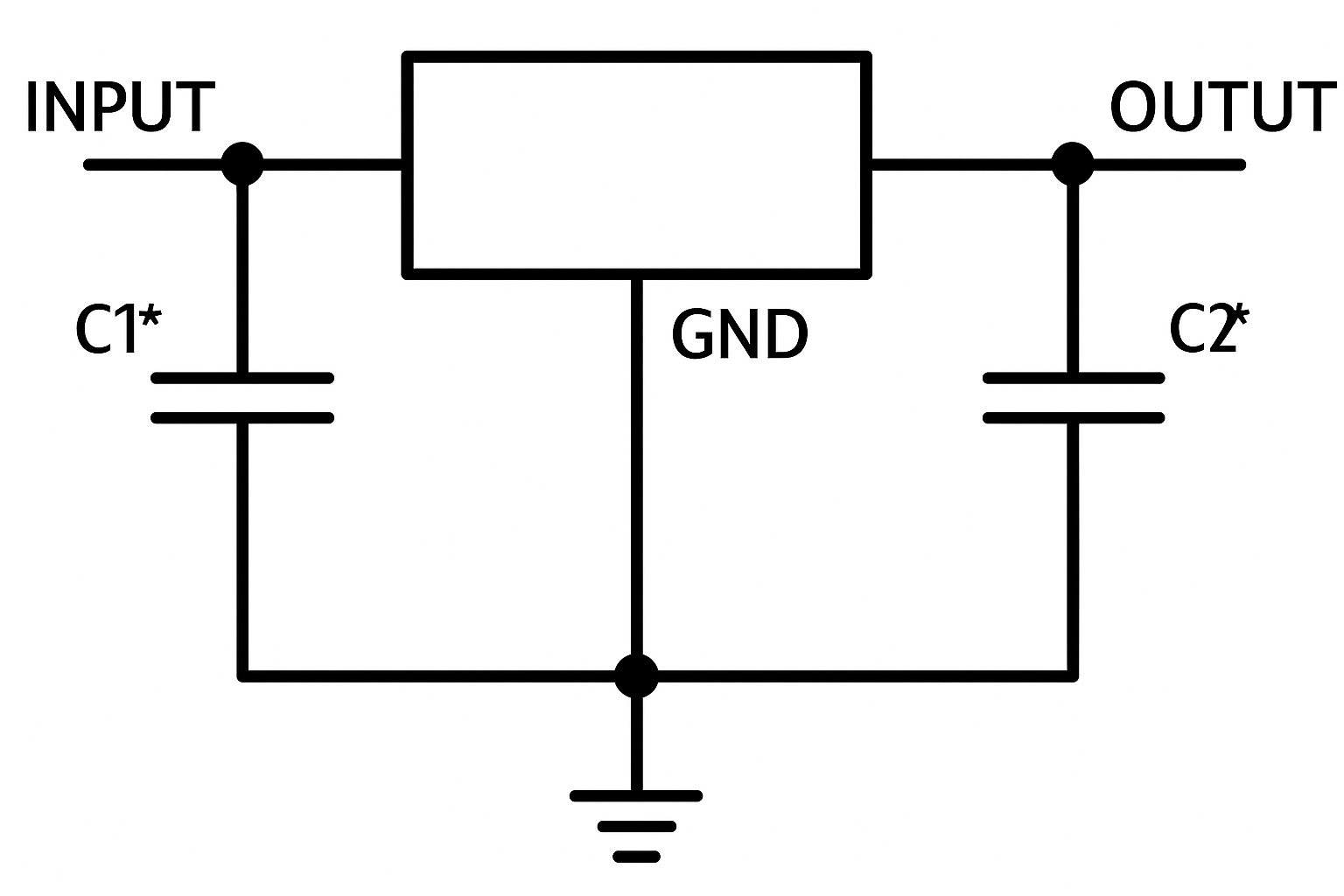

- *Elementy filtrujące – Kondensatory wejściowe i wyjściowe, które wygładzają tętnienia i poprawiają stabilność pracy układu. Są to elementy zewnętrzne które nie są w „środku” układu scalonego, ale warto je tutaj uwzględnić ponieważ bez nich cały system zasilania nie działał by prawidłowo.

Wygląd i wyprowadzenia
Stabilizatory liniowe są dostępne w różnych obudowach, ale najpopularniejsze to:
TO-220 – duża, pionowa obudowa z metalowym radiatorem.

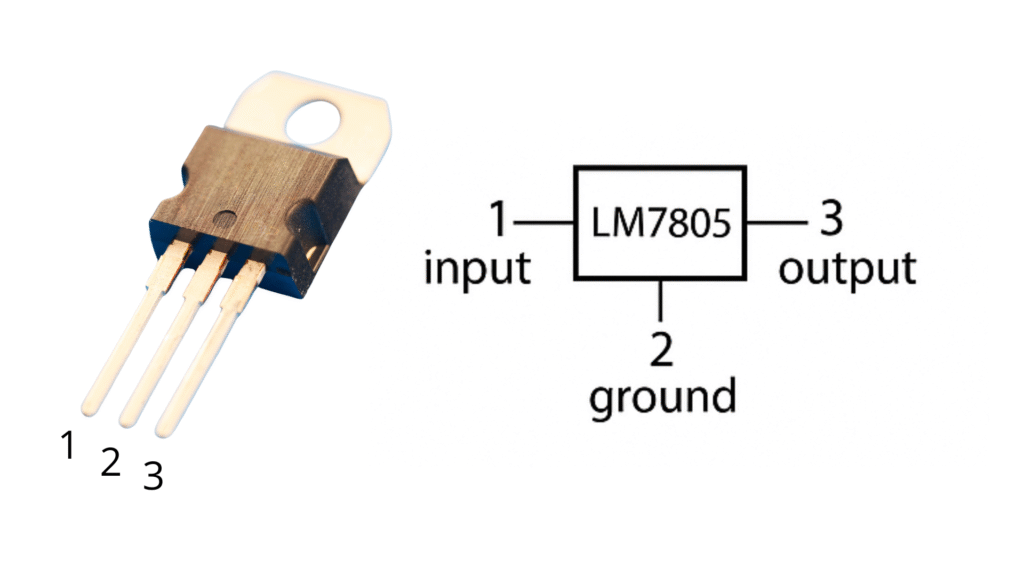

Stabilizator liniowy LM7805
Posiada 3 wyprowadzenia
● Wejście (IN) – napięcie zasilające.
● Masa (GND) / ADJ. – punkt odniesienia.
● Wyjście (OUT) – napięcie ustabilizowane.
TO-92 – mniejsza, plastikowa obudowa stosowana przy niższych mocach.

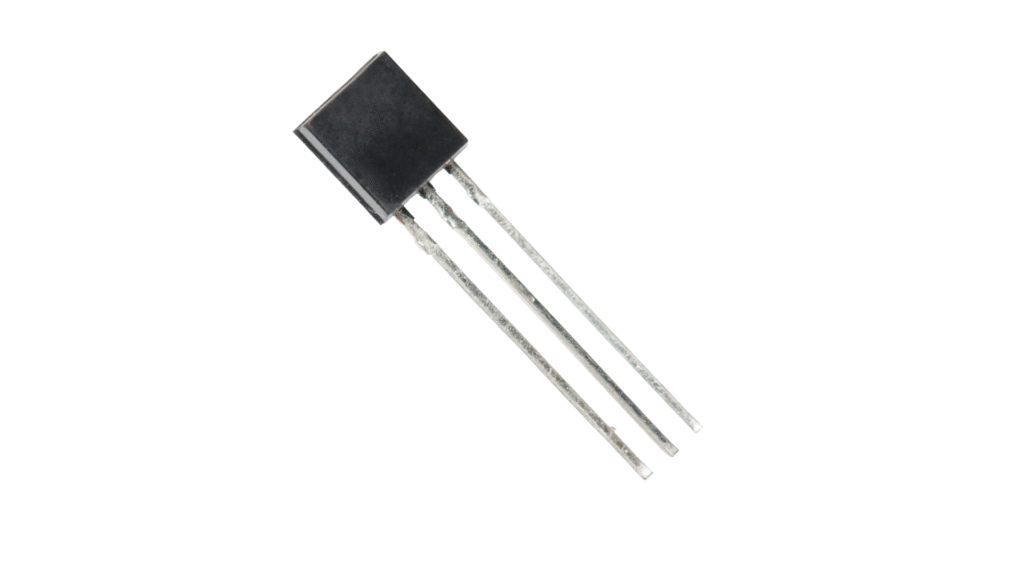

Stabilizator liniowy w obudowie TO-92
D2PAK, SOT-223 – wersje SMD do montażu powierzchniowego.

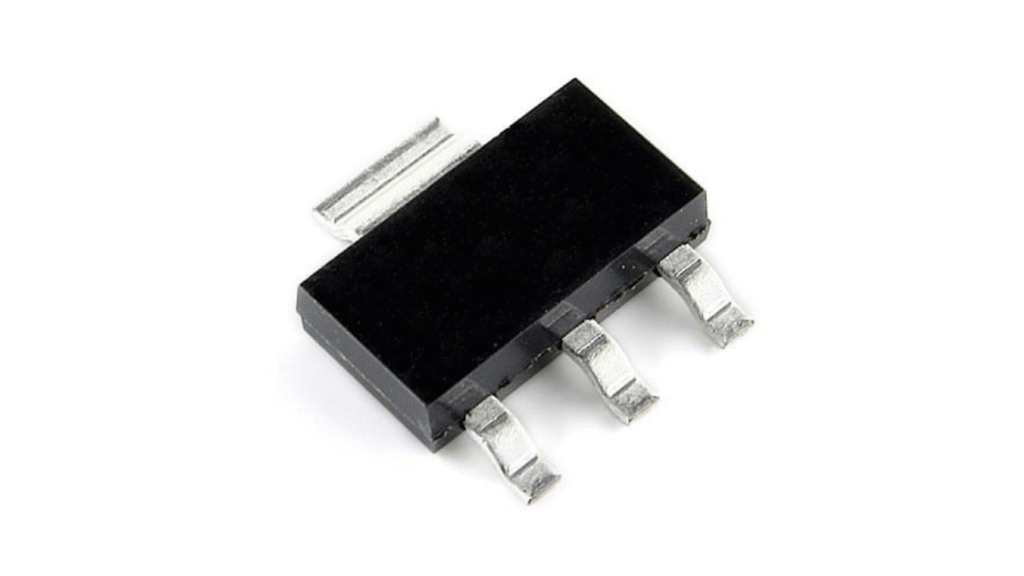

Stabilizator liniowy w obudowie SOT-223
Cechy wyglądu:
● Wersja TO-220 ma płaską powierzchnię z otworem montażowym do przykręcenia
radiatora, metalową płytkę odprowadzającą ciepło i trzy proste nóżki w jednej linii.
● Wersja TO-92 jest cylindryczna lub półokrągła z przodu, z trzema cienkimi
wyprowadzeniami.
● Wersje SMD są płaskie, z wyprowadzeniami dostosowanymi do lutowania na płytce.
