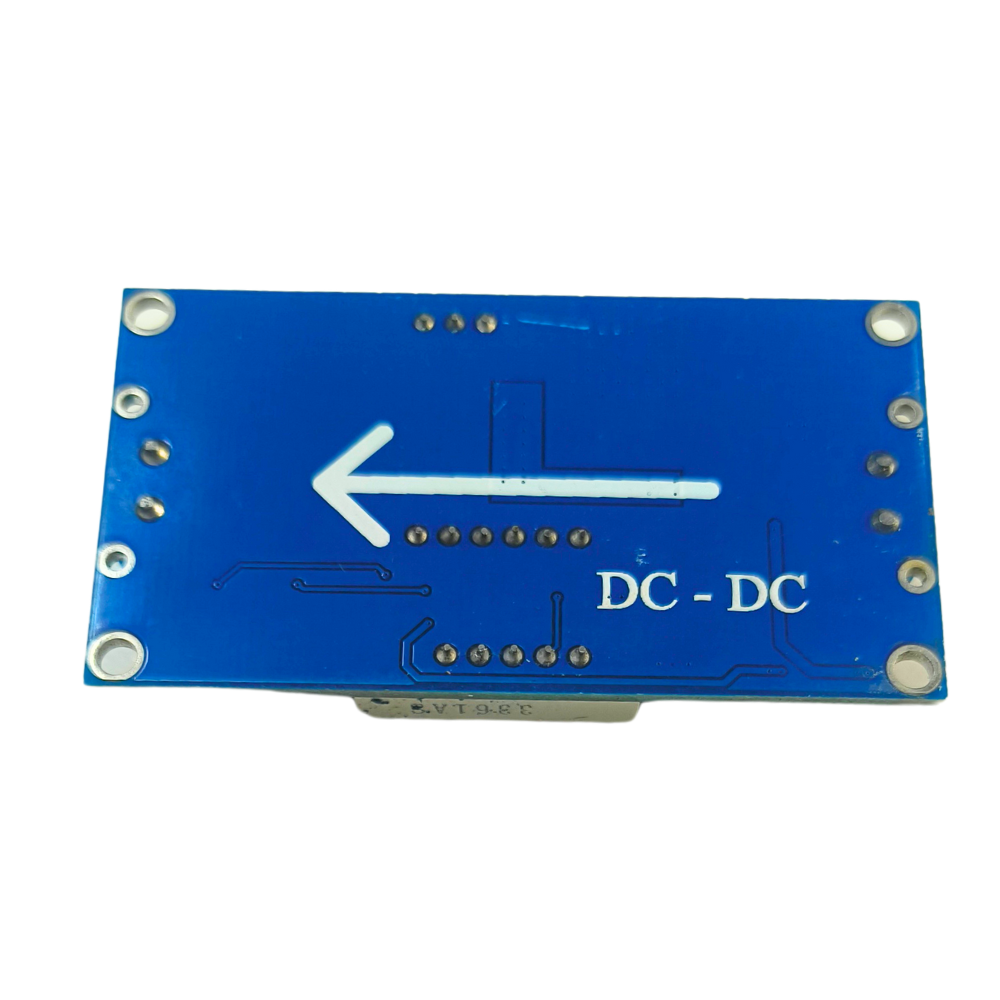

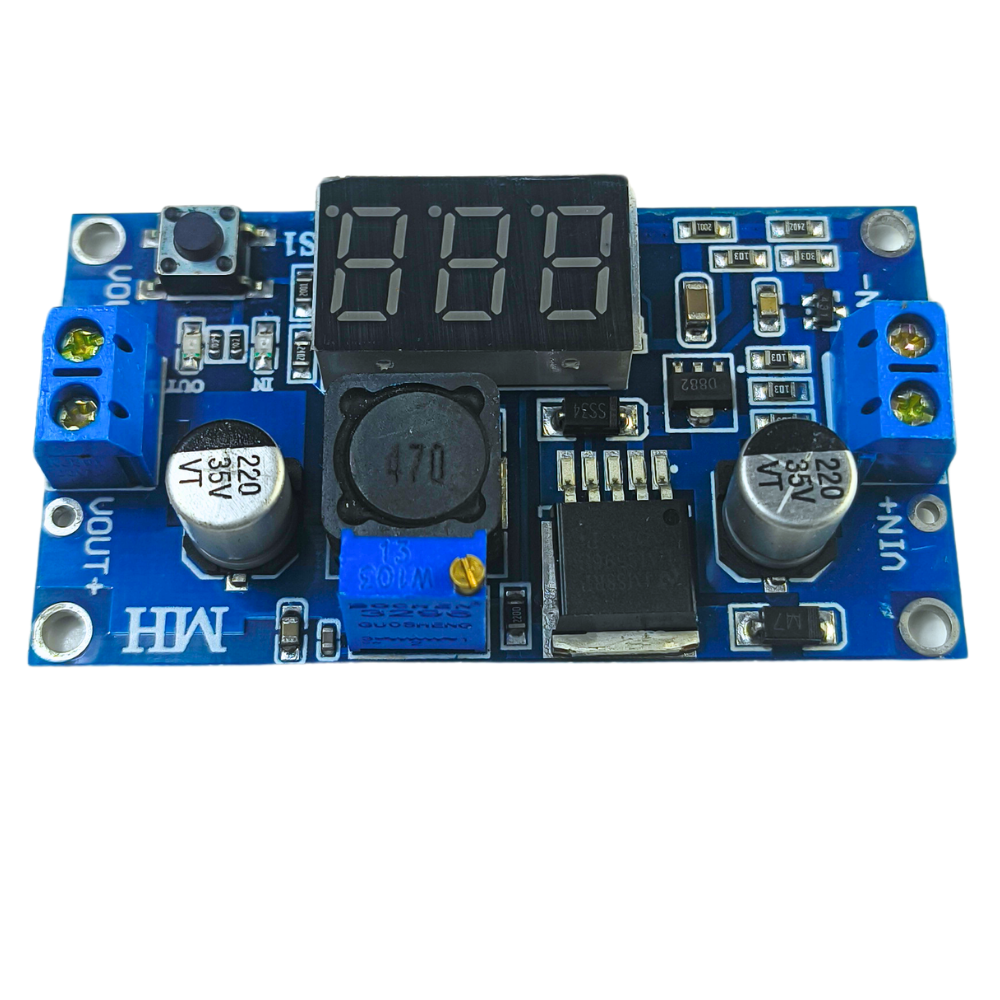

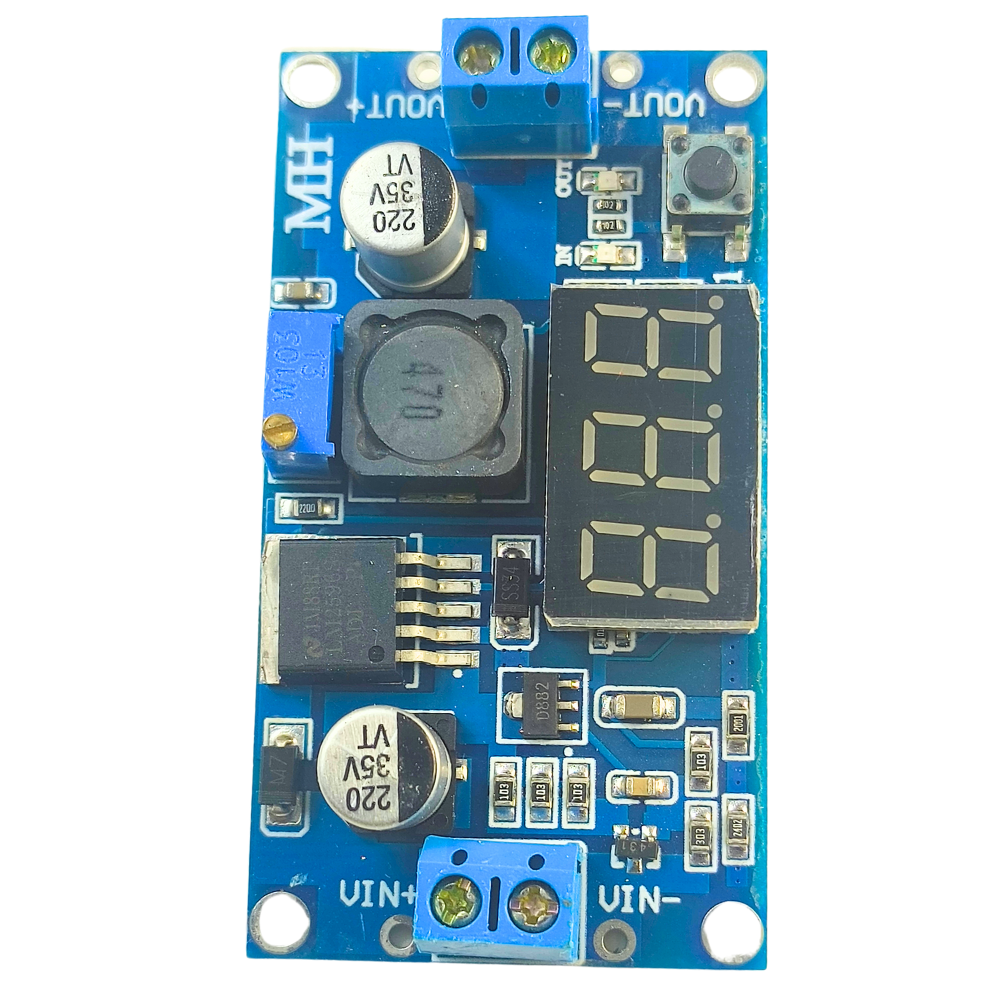

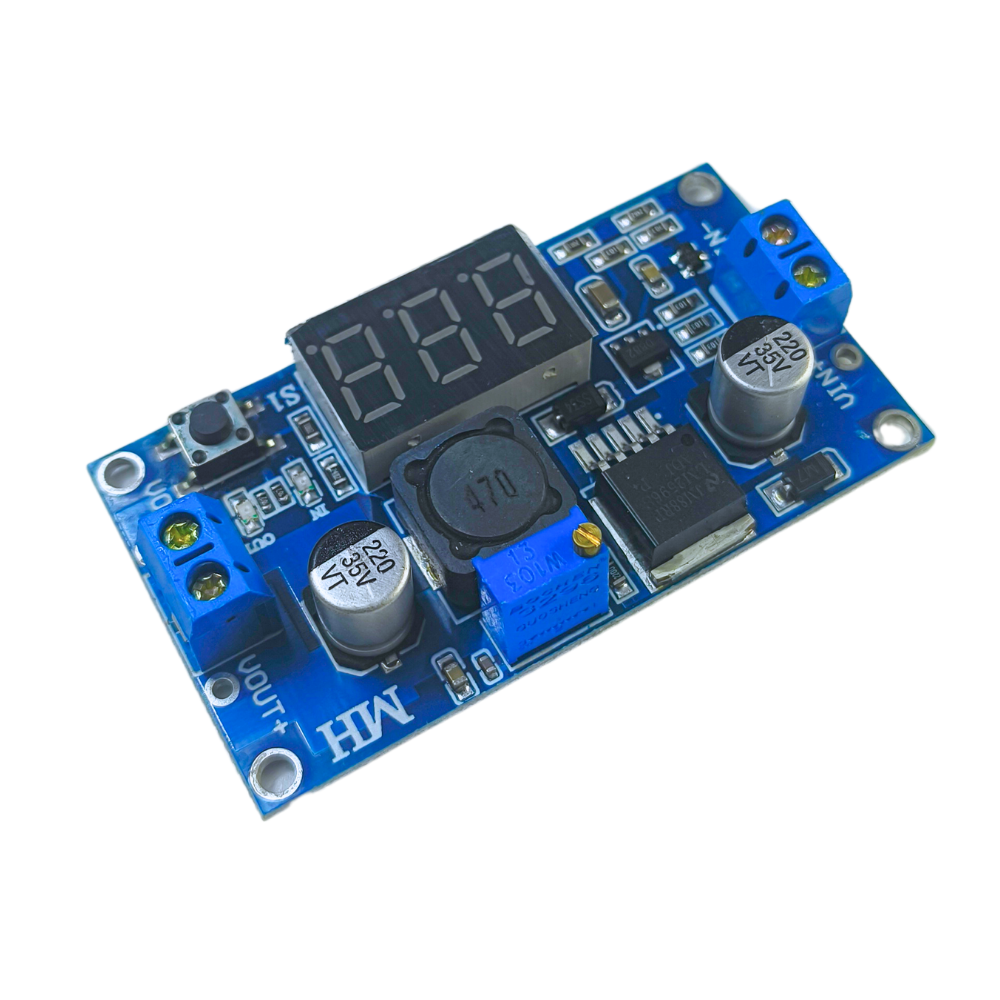

Moduł przetwornicy DC-DC LM2596 z wyświetlaczem LED – step-down (buck)

Moduł oparty na układzie LM2596 to kompaktowa, wydajna przetwornica obniżająca napięcie, idealna do zasilania układów elektronicznych. Dzięki wbudowanemu wyświetlaczowi LED, możesz w czasie rzeczywistym odczytać wartość napięcia wyjściowego bez użycia dodatkowego miernika – wygoda i funkcjonalność w jednym!

✅ Parametry techniczne:

• Układ scalony: LM2596S

• Typ przetwornicy: step-down (obniżająca napięcie)

• Napięcie wejściowe: 4,5V – 40V DC

• Napięcie wyjściowe: 1,25V – 37V DC (regulowane potencjometrem)

• Maksymalny prąd wyjściowy: do 3A (zalecane: 2A bez radiatora)

• Sprawność: do 92%

• Wyświetlacz LED: 3-cyfrowy, czerwony – pokazuje napięcie wyjściowe

• Częstotliwość pracy: 150 kHz

• Wymiary modułu: ok. 45 mm x 20 mm x 15 mm

• Temperatura pracy: -40°C do +85°C

Zastosowanie:

• Projekty DIY i edukacyjne

• Zasilanie mikrokontrolerów (Arduino, ESP8266, ESP32, Raspberry Pi)

• Zasilanie pasków LED, wentylatorów, silników

• Praca w układach niskonapięciowych w samochodach

• Zasilacze laboratoryjne

⚠️ Uwagi użytkowe:

• Zawsze najpierw ustaw napięcie wyjściowe przed podłączeniem urządzenia docelowego.

• Dla obciążeń powyżej 2A zaleca się zastosowanie radiatora dla odpowiedniego chłodzenia.

• Wyświetlacz LED domyślnie pokazuje napięcie wyjściowe.

Moduł LM2596 z woltomierzem LED to świetny wybór dla każdego, kto potrzebuje prostego i skutecznego sposobu na dostarczenie odpowiedniego napięcia do swojego projektu. ✅
