Parametry:

• Napięcie zasilania: 1,8 V do 3,6 V
• Częstotliwość: modulowana od 387 MHz do 464 MHz
• Maksymalny chwilowy pobór prądu: do 30 mA
• Zasięg transmisji: 200 metrów
• Maksymalna moc transmisji: 10 mW (10 dBm)
• Wsparcie modulacji 2-FSK, GFSK, MSK
• Czułość odbiornika: 110 dBm 1200 baud
• Minimalny zakres pracy: 1,2 kb/s do 500 kb/s
• Oddzielny 64-bajtowy buffer RX i TX (FIFO)
• Wbudowana detekcja błędów CRC
• Niski pobór prądu: dla RX – 15,6 mA, 2,4 kb/s, 433 MHz
• Programowalna kontrola mocy wyjściowej: maksymalnie 10 dBm dla wszystkich częstotliwości
• Wymiary: 50 x 27 x 9 mm
• Masa: 13 g

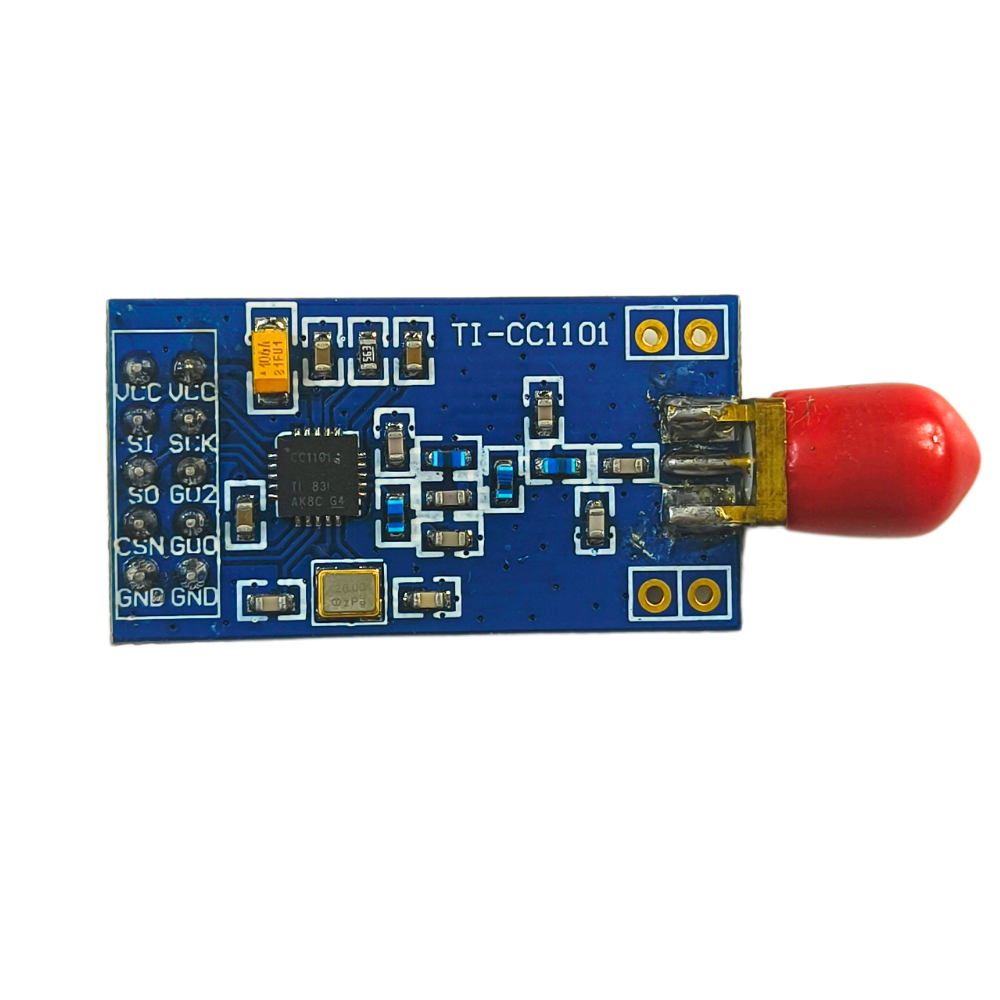

Opis wyprowadzeń:

• Vcc: Napięcie zasilania 3,3 V
• SI: Pin MOSI, linia danych magistrali SPI. Pracuje z napięciem 3,3 V, w przypadku korzystania z płytek 5 V.
• SO: Pin MISO, linia danych magistrali SPI Pracuje z napięciem 3,3 V, w przypadku korzystania z płytek 5 V (konwerter napięć wymagany)
• CS: Chip select – wybór urządzenia magistrali SPI
• GND: Masa układu.
• SCK: Linia zegarowa magistrali SPI. Pracuje z napięciem 3,3 V, w przypadku korzystania z płytek 5 V, np. (konwerter napięć wymagany).
• GDO2: Wyjście GDO2, można zostawić nie podłączony.
• GDO0: Wyjście GDO0, można zostawić nie podłączony.
